Схема сварочного инвертора

Для электродуговой сварки с использованием электродов применяется оборудование MMA, или, проще говоря, инвертор. Схема инвертора характеризуется повышенной эффективностью по сравнению с прежним вариантом: из новой конструкции исключен понижающий трансформатор, что делает инвертор компактным и легким устройством. Изменился подход и к преобразованию сетевого напряжения, благодаря чему устройство может работать при нестабильном напряжении электросети.

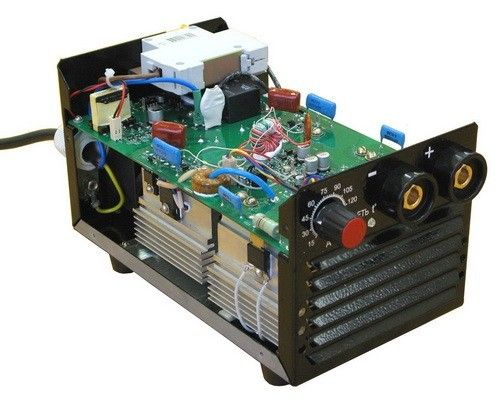

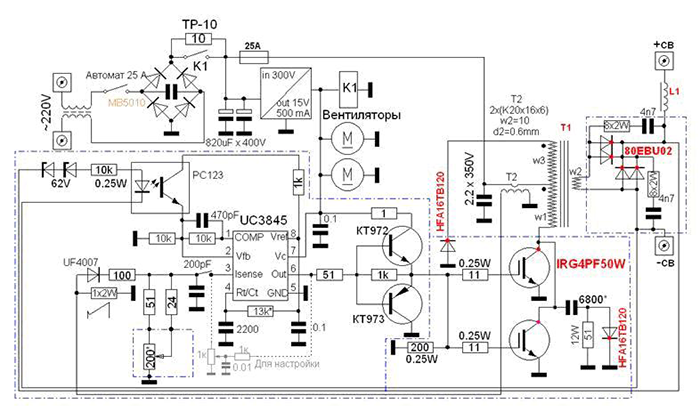

Электрическая схема сварочного инвертора

Типовую схему сварочного инвертора сложно привести: конструкция каждой отдельной модели имеет свои особенности, от которых зависят технические характеристики и функциональные особенности аппарата. Так, при детальном изучении устройства MMA-200 и MMA-250 можно найти несколько отличий, но в целом классическая схема включает в себя следующие компоненты:

• Питающий блок, который подводит ток к силовой части устройства;
• Блок для питания слаботочных элементов cхемы;
• Инвертор, который преобразует постоянный ток в переменный с повышенной частотой;
• Трансформатор, преобразующий переменный ток в постоянный с большей мощностью;
• ШИМ-контроллер, который следит за состояние основных параметров;
• Датчики за контролем температуры и механизмы для вентилирования;
• Блоки управления основными параметрами и элементов индикации.

Преимущества электрической схемы инвертора

Все элементы схемы связаны друг с другом и образуют целостную конструкцию. Это дает инвертору определенные преимущества:

• нужный диапазон величин сварочного тока;
• высокий КПД (около 90%);
• экономия электропотребления;
• стабильная работу при перепадах напряжения;
• контроль основных параметров дуги;
• функции «Горячий старт», «Антизалипание электрода», «Форсаж дуги».

Разобравшись в устройстве схемы, вы сможете собрать инвертор своими руками. Классическая схема может быть дополнена и другими элементами, способными расширить функциональные возможности аппарата и повысить эффективность сварки.
